美國DataPhysics DP900 動態信號分析儀,振動與噪聲,模態分析,FFT頻譜分析,微振動測量,振動檢測,振動監測,噪聲測量,旋轉機械振動分析(進口 數據物理 SignalCalc)

    900系列動態信號分析儀使用分布式實時信號處理引擎，集成具有高性能的信號分析模塊，適合**寬范圍的測試應用，如結構、振動、聲學和瞬態信號測量等。直觀的用戶界面集成了信號采集，實時分析，離線處理，數據管理和報告等功能，使復雜的測試變得異常簡單。

    DP900具有全面的分析和靈活的報告配置，是為快速簡單的測試設置而設計。相對于現有系統，使用SignalCalc 900系列使測試效率顯著提高。SignalCalc現包括用戶自定義信號，用戶可編程信號發生器，以及能夠并行運行的多個測試等。

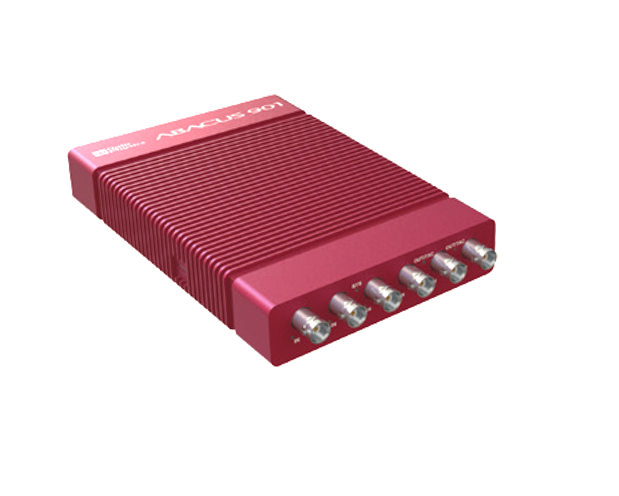

Abacus 901

    901是一個超便攜的測試系統，有六個通道非常適合現場使用。多個901系統也可以合并為更大的測試系統。

• 6個輸入/輸出通道
• 自然冷卻，消除了風扇噪聲
• 以太網供電

Abacus 906

    906使用一個緊湊堅固的機箱，可以用于實驗室和現場應用。可以將901和多個906系統組合起來創建更大的系統。

• 每機箱支持36個輸入/輸出
• 安靜模式，適合聲學應用
• 靈活的輸入/輸出配置

Abacus 900系列硬件:準確、便攜、模塊化

    900系列使用緊湊堅固的機箱，適合現場應用的場合。使用模塊化的設計，結合千兆以太網連接，可擴展到上千個通道。系統采用模塊化設計，每個單元有6個輸入/輸出通道，每一個單元包括獨立的DSP處理器和本地存儲空間，可保存原始記錄和處理過的信號。通過使用本地處理器和本地數據存儲，系統很容易實現大規模擴展而不影響整體測試性能。

900系列Abacus硬件概述

• 每個單元6個通道，其中4個專用輸入通道，2個可配置通道，可配置為輸入、輸出或轉速測量
• 系統可方便擴展到1000通道，組成大型測試
• 多個機箱可分布在100米間隔之間
• 在所有測試條件下，同步誤差仍不超過40 ns
• 測試數據可儲存在每個單元、電腦或獨立的數據服務器上。

輸入

• 24位 sigmadelta ADC,可達150dB動態范圍
• 80 kHz無混疊帶寬
• 高達216kHz 采樣頻率
• 通道與通道間相位精度在40kHz仍優于0.5度

輸出

• 24位 sigmadelta DAC
• 高達216kHz 采樣頻率

轉速輸入

• 輸入信號頻率DC到500kHz
• 可編程門限、遲滯、閉鎖、縮放、極性

簡單易用的900系列SignalCalc測試軟件

      900系列測試軟件由各類新一代信號分析模塊組成。使用新的SignalCalc軟件，定義測試參數、測量信號、分析數據、生成高質量的報告均比以往任何時候都要容易，熟悉現有DP測量系統的用戶，使用起來將更加簡單。新的SignalCalc軟件利用Abacus 900分布式信號處理器帶來了更先進的功能，同時也簡化了測試過程。

并行測量分析

    SignalCalc 900系列軟件提供了同時并行測量多種類型信號的選項。900系列高性能信號處理器具備多任務實時處理的能力。使用并行測量簡化了測試過程，組合不同的測量內容在一個項目中，如FFT，實時倍頻程，階次跟蹤，也可以大大縮短測試時間。每個測量選項都可以由單獨的事件觸發或手動觸發啟動。

信號數學運算

    通過將數學運算直接應用于測量信號，創建一個新的自定義虛擬信號通道。數學運算包括積分、微分、加法、減法、乘法、除法、矩陣運算、濾波器（低通，高通和帶通）、傅里葉變換和傅里葉反變換。

可編程信號發生器

    每個輸出通道都可以被配置為一個獨立的信號源。除了內置的標準波形，用戶也可以創建自定義輸出波形，設置波形組合類型，循環和輸出順序。記錄的時間歷史數據和實時通道數據也可以作為信號源直接輸出。

項目數據庫

     900系列軟件構建在一個關聯數據庫上，使用該數據庫保存、管理和回調測試數據，比以往任何時候都要容易。SignalCalc將所有的測試數據存放在一個公共數據庫中，也大大方便您比較分析各種類型的測試結果。

與現有的DP分析儀數據兼容

    900系列動態信號分析儀與DP現有的采集分析儀如 ACE（Quattro）, Mobilyzer和Savant 實現數據兼容 , 方便分析比較現有系統和新系統的測試結果 , 甚至您用現有系統實時記錄的長時間數據也可以導入到新的900系統中進行回放分析，允許您利用新系統的高級信號處理功能重新分析記錄數據。

模塊化、通用、可擴展性

    900系列分析儀采用分布式數據架構,內置Abacus硬件平臺支持各種高性能的組合模式。單個模塊通過千兆以太網連接,可以擴展到上千個通道。多個901和906可以合并成一個單一的系統,共享時鐘信號保證各個點之間的同步測量。同步相位精度在40KHz仍然優于0.5度,

900系列網絡連接具有通用性，使用現有的實驗室網絡就可以直接連接,各個機箱可以按100米間隔分布。使用分布式的信號處理和數據存儲功能，系統不需要中央集成化的處理控制。客戶端電腦甚至可以斷開與系統的連接而不中斷整體測試。
