美國DataPhysics DP750 多通道動態信號分析儀,大型模態分析,大型結構振動分析,分布式動態信號分析儀,旋轉機械振動分析(進口 迪飛 SignalCalc Savant)

DP750 SignalCalc Savant

高性能32-1024通道振動與噪聲實時測量與分析系統

迎接超大規模測試系統的挑戰

SignalCalc Savant動態測試系統高達上千通道的實時測量、分析和同步的數據記錄功能，分布式結構使得數據采集前端可以更為靠近測量點從而消除大型測試時傳感器長度之間的不匹配造成的誤差。

• 40-1024輸入通道,120~150dB動態范圍
• 機箱與主機采用千兆網線
• 49kHz分析帶寬(97kHz可選)
• 同步所有通道采樣
• 磁盤記錄
• 針對于大通道數的友好的用戶界面
• 功能強大的多通道分析

基本測量功能

　時域波形、加窗函數后時域波形、線性譜、自功率譜、功率譜密度(PSD)、傳遞函數、相干函數、脈沖響應函數、互功率譜密度(CSD)、同步平均、自相關函數，互相關函數、概率密度函數(PDF)、累積分布函數(CDF)、直方圖(Histogram)，實時細化等。

擴展測量功能

　多輸入多輸出（MIMO) 、沖擊響應譜分析（SRS) 、沖擊跌落測試、步進正弦、基于轉速的測量、階次跟蹤、解調、轉子動力學、動平衡、瀑布圖和聲譜圖、實時倍頻程、聲強和聲功率、聲質量-響度、磁盤記錄、回放和分析、質量控制/事件捕抓、環境試驗數據壓縮、帶谷預報、報警和中斷。

系統特性

• 基于Abacus硬件
• 分布式32位浮點高速DSP，每通道204.8kHz采樣頻率
• 49kHz分析頻寬(97kHz可選)
• 24位AD/DA,120dB~150dB動態范圍
• 40~1024個輸入通道，支持ICP，TEDS傳感器
• 千兆網線同步通信
• AC/DC 藕合，單端或差分輸入
• 可擴展模塊化結構
• 領先的模擬電路設計
• 準確的信號處理算法
• 直觀的用戶界面

標準分析

• 自功率
• 傳遞函數（FRF)
• 同步平均
• 自相關
• 直方圖
• 細化分析
• 可選功能
• 高分辨率，支持25600線
• 基于轉速的測量
• 階次跟蹤
• 解調
• 轉子動力學
• 動平衡
• 瀑布圖，聲譜圖，坎貝爾圖
• 多輸入多輸出（MIMO 傳涵測量)
• 步進正弦
• 沖擊響應譜分析（SRS)
• 沖擊跌落測試
• 實時倍頻程
• 聲質量-響度
• 聲強和聲功率
• 磁盤記錄、回放和分析
• 質量控制/事件捕抓
• 環境試驗數據壓縮
• 帶谷預報、報警和中斷

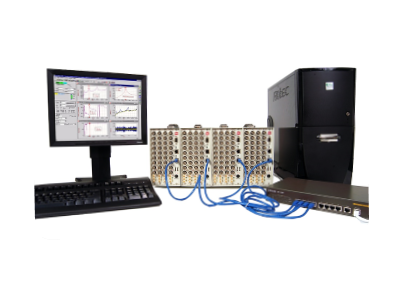

硬件引擎

SignalCalc Savant基于Abacus硬件，其簡潔緊湊的網絡機箱充分發揮了分布式DSP架構的優勢，使其**適合現場和實驗室測量。Abacus將運算任務分配到各個DSP模塊上以達到驚人的處理速度和精確的實時性能。 Savant通過標準以太網口和計算機連接，主機箱中嵌入了奔騰級的CPU，控制多個采集分析模塊。每個模塊上的高速DSP專門負責對應的一組通道，這樣確保通道數不影響高速處理性能。

靈活性和擴展性

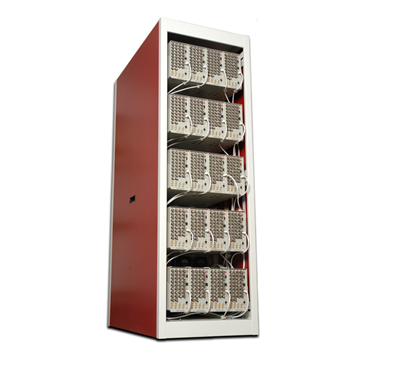

Savant采用分布式網絡架構，由8通道電路板組合成32通道的子系統，再由32通道子系統通過千兆網絡線構成上千通道的大型系統,

可以在長達1000米的范圍內進行測量，每個子單元**間隔可達30米。 Savant 的120dB-150dB的動態范圍和強大的DSP處理器使其能夠迎接大型測試系統的各種挑戰。

　一些先進軍事基地的工程人員經常使用迪飛公司的動態信號分析儀，其應用范圍從旋轉機械分析到大通道的模態分析、聲學測試和地面振動試驗（GVT）。對于一些軍事設備，如潛艇的噪聲至關重要，振動信號可以從動力傳動系統或輔助設備中被探測到，美國領先的潛艇使用了迪飛公司的大通道分析儀，以DSP為中心的分析儀分布在潛艇內部，通過網線連接同步實時高精度的測量整個系統。正是進行這種類型的分析和后續解決方案，使潛艇噪聲降到最低水平！

Savant廣泛運用于航空，航天，艦船，汽車，電力，制造等需精確測量與解決振動噪聲的場合！

備注:

1.美國DataPhysics(美國迪飛公司,簡稱美國DP),是美國NVT集團旗下品牌,NVT旗下知名品牌還有美國Team

2.美國菱(Ling Electronics),ACG dynamics,英國Gearing & Watson 均為行業早期振動臺知名品牌,2005年已被DP收購

3.美國DP中國區代理：北京華源泰科技;
