SignalStar Matrix(DP850)美國Data Physics(迪飛 DP)進口多軸振動控制器,多振動臺試驗,多自由度試驗,多振動臺單軸試驗,MISO多輸入單輸出,MIMO多輸入多輸出

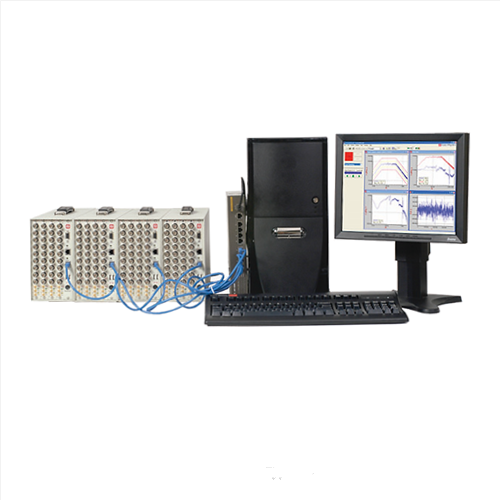

SignalStar Matrix (DP850)真正的MIMO多振動臺控制器

SignalStar Matrix基于Abacus信號處理平臺，不但提供多振動臺的振動控制，同時還提供單振動臺1024個通道的振動控制。

多振動臺控制，支持2-16個振動臺。

單個和多個振動臺控制，支持40-1024輸入通道。

每個通道4個24位AD和DA，確保120-150dB動態范圍。

硬盤記錄選件。

全功能的應用軟件。

系統特性

單振動臺模式控制通道支持1024通道

多振動臺模式支持2~16個振動臺同步控制

分布式32位高速浮點DSP，實時完成信號處理

同步網絡時鐘，所有通道采樣精確同步

內置數據存儲硬盤，高速數據存儲，不丟失信息

支持32個顯示窗口，每窗口可配置16條曲線

每通道107KHz采樣頻率

每通道4個24位AD轉換器，提供150dB動態范圍

支持單端或差分輸入，支持ICP直連，TEDS傳感器

單臺控制(MISO,多輸入單輸出)

40~1024個輸入通道

隨機

隨機加正弦

隨機加隨機

隨機加隨機加正弦

正弦

共振搜索及相位跟蹤駐留

經典沖擊,沖擊響應譜，瞬態沖擊

時域再現

多臺控制（MIMO，多輸入多輸出)

4~1024個輸入通道

2~16個振動臺控制

隨機

隨機加正弦

隨機加隨機

隨機加隨機加正弦

正弦

經典沖擊,沖擊響應譜，瞬態沖擊

時域再現

Application (產品應用)

多振動臺試驗

真實世界的結構振動是多個激振源的多維復雜振動，因此人們更多的希望是在多個方向、多自由度同步地進行振動試驗。目前的應用有多軸地震試驗、6自由度時域模擬、同步三軸振動和單軸多臺振動。

多振動臺控制是個世界技術難題，使用SignalStar Matrix多軸控制器，可以實現比以往更高精度和逼近現實的振動。Matrix專注于處理多臺振動臺的控制需求，從IEEE344多臺地震試驗到6自由度時域模擬試驗。Matrix使用連續控制技術來匹配試件的動態特性。多個輸入之間的耦合需要同步補償從而實現高精度控制。Matrix提供每個控制點的單獨參考譜定義以及控制點之間的相位和相干性定義。

雙臺單軸、同步三軸甚至6自由度臺在電子、汽車、國防領域都已經得到越來越多的應用。DP提供SignalForce電磁振動臺可以通過不同配置來進行同步振動。

多自由度試驗

設備的振動通常經歷的是同步多自由度激勵（多個方向同時振動）。因此，使用多自由度振動試驗來模擬真實的振動狀態是*精確的。試驗結果表明，往往多自由度測試可以產生出的失效在單自由度振動試驗中無法復現出來。

多振動臺單軸試驗

多振動臺單軸試驗通常用于大推力，大的試件，特別是導彈和航天器。在多振動臺單軸的衛星振動試驗中經常使用高頻電動振動臺，這些試驗要求大負載、高頻響、大推力，往往通過多個振動臺實現的。

有時，振動臺可以直接和夾具耦合連接，但是必須確保控制系統能夠完成兩個振動臺的高精度的相位匹配。如果需要，可以通過Team公司液壓球頭在振動臺和夾具之間連接。液壓球頭耦合器可以允許試驗過程中的相位不匹配所造成的收縮情況。

Product Features (產品特點)

廣受贊譽的DP公司控制算法

SignalStar Matrix 振動控制系統結合了*新的Abacus硬件平臺和廣受贊譽的迪飛公司控制軟件從而誕生了*為完整和強大的大型振動控制系統，直觀的用戶界面使得運行如此復雜的振動試驗變得非常方便，滿足了工業界的*高標準。

SignalStar Matrix專注于高端振動控制，Matrix提供耦合和非耦合的高達16個振動臺的多軸振動控制。對于單臺振動臺控制，Matrix支持超過1024通道，且均可用于控制和限幅功能。

模塊化、可擴展的數字信號處理系統

Abacus網絡化的分布式DSP架構提供了無限的擴展可能性。若干個32通道Abacus機箱通過千兆高速網絡線連接到PC機。Abacus機箱之間以同步電纜相連，確保系統各通道之間精確的相位匹配。

Abacus通過程控的單端和差分輸入以消除與地回路之間的共模噪聲問題。通過軟件可選擇ICP傳感器供電，同時軟件也支持選擇TEDS智能傳感器。

對于需要高速信號處理的實時振動控制而言，Abacus分布式數字信號處理硬件架構是其最理想選擇。每個模塊的32位浮點數字信號處理器支持8個輸入通道和2個輸出通道，并確保對額外的輸入通道提供充分的控制處理能力。每個32通道的Abacus機箱均內置高速硬盤，這意味著在所有通道均按照107kHz速率進行控制的情況下，時間數據都可以不間斷地保存到硬盤當中，無論有多少通道數量還是有多少Abacus機箱。

備注:

1.美國DataPhysics(美國迪飛公司,簡稱美國DP),是美國NVT集團旗下品牌,NVT旗下知名品牌還有美國Team

2.美國菱(Ling Electronics),ACG dynamics,英國Gearing & Watson 均為行業早期振動臺知名品牌,2005年已被DP收購
