應用：

1.案例　使用DP730與Mescope測量葉片模態方法　‍

2.案例　使用DP730完成JJG948等計量檢定規程要求的振動臺，振動控制器檢定‍

美國DataPhysics DP730 多通道動態信號分析儀,信號采集儀,頻譜分析儀,振動與噪聲測量,模態分析,頻譜分析,激振信號源(進口 數據物理 SignalCalc Mobilyzer)

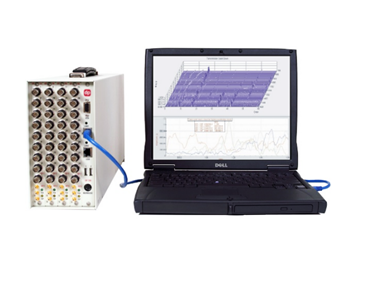

DP730 SignalCalc Mobilyzer 經典32通道振動與噪聲等實時測量與分析系統

模塊化和可升級的高性能分析儀

SignalCalc Mobilyzer提供實驗室或現場使用的功能強大的動態信號分析功能。系統可以配置8-32輸入通道，8個轉速輸入通道，8個輸出通道，**150dB動態范圍，49kHz帶寬(97kHz可選)，適用于所有的振動與噪聲測試領域的應用。

基本測量功能

時域波形、加窗函數后時域波形、線性譜、自功率譜、功率譜密度(PSD)、傳遞函數、相干函數、脈沖響應函數、互功率譜密度(CSD)、同步平均、自相關函數，互相關函數、概率密度函數(PDF)、累積分布函數(CDF)、直方圖(Histogram)，實時細化等。

擴展測量功能

多輸入多輸出（MIMO) 、沖擊響應譜分析（SRS) 、沖擊跌落測試、步進正弦、基于轉速的測量、階次跟蹤、解調、轉子動力學、動平衡、瀑布圖和聲譜圖、實時倍頻程、聲強和聲功率、聲質量-響度、磁盤記錄、回放和分析、質量控制/事件捕抓。

系統特性

• 基于Abacus硬件
• 分布式32位浮點高速DSP，每通道204.8kHz采樣頻率
• 49kHz分析頻寬(97kHz可選)
• 24位AD/DA,120dB~150dB動態范圍
• 4~32個輸入通道，支持ICP，TEDS傳感器
• 2~8個高速轉速通道
• AC/DC 藕合，單端或差分輸入
• 1~8個獨立輸出通道（信號源）
• 信號源：正弦、掃描正弦，隨機，噪聲，偽隨機,促發隨機，調頻正弦，沖擊，瞬變波形等等
• 領先的模擬電路設計
• 準確的信號處理算法
• 直觀的用戶界面
• 標準分析
• 自功率
• 傳遞函數（FRF)
• 同步平均
• 自相關
• 直方圖
• 細化分析

擴展功能

• 高分辨率，支持25600線
• 基于轉速的測量
• 階次跟蹤
• 解調
• 轉子動力學
• 動平衡
• 瀑布圖，聲譜圖，坎貝爾圖
• 多輸入多輸出（MIMO 傳涵測量)
• 步進正弦
• 沖擊響應譜分析（SRS)
• 沖擊跌落測試
• 實時倍頻程
• 聲質量-響度
• 聲強和聲功率
• 磁盤記錄、回放和分析
• 質量控制/事件捕抓
• 環境試驗數據壓縮
• 帶谷預報、報警和中斷

硬件引擎

SignalCalc Mobilyzer基于Abacus硬件，將運算任務分配到各個DSP模塊上,以達到驚人的處理速度和精確的實時分析。Mobilyzer通過標準以太網口和計算機連接，主機箱中嵌入了奔騰級的CPU控制多個采集分析模塊。每個模塊上高速DSP專門負責對應的一組通道，確保通道數量不影響處理速度。

**支持32個輸入、8個輸出和8個轉速，49kHz的實時分析速率和超過120dB的動態范圍，使Mobilyzer成為優秀的實時動態信號分析系統。

SignalCalc軟件將強大的應用和簡單的用戶體驗完美結合在一起，將動態信號分析所涵蓋的廣泛測量領域均包含在整個系統軟件中。

應用范圍包含了FFT分析，結構動態測試，模態分析，旋轉機械分析，聲學測試，沖擊試驗及振動環境試驗。

每臺SignalCalc分析儀配置的標準測量功能可以滿足大多數動態測試的需求，除此之外還有如動平衡、跌落測試和轉子動力學分析Turbo等軟件模塊可供選擇。

SignalCalc在實時采集和分析數據的同時，同步無縫數據記錄到客戶端或者內置磁盤對于數據的保存和后處理來說是非常重要的功能。記錄下來的數據可以進行后處理或者導出到其他分析軟件分析中。

SignalCalc支持事件捕捉，選件依據任意通道的單個或者多個復雜觸發條件自動開啟記錄功能。

模塊化的軟件配置可以讓您根據具體使用選擇模塊。

Mobilyzer廣泛運用于航空，航天，艦船，汽車，電力，制造等需精確測量與解決振動與噪聲的場合

案例一：應用DP730 測量直升機照相機振動環境（標配模塊）

案例二：應用DP730 測量水力發電機振動信號（標配模塊）

案例三：應用DP730 測量結構的模態（標配模塊）

案例四：應用DP730完成振動臺，振動控制器，傳感器JJG 計量檢定（標配模塊）
