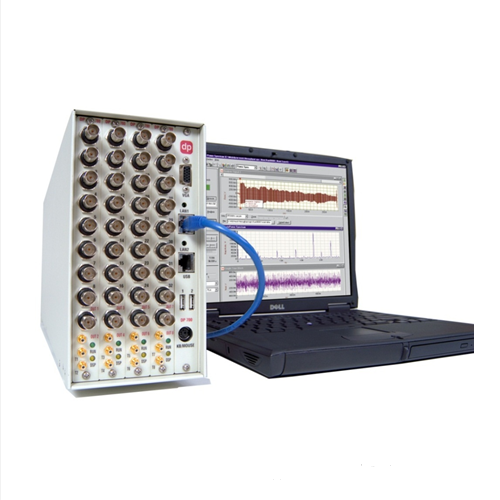

SignalStar Vector (DP760 )   2~32通道 高級振動控制器

完整的振動控制和分析

SignalStar Vector將DP公司以DSP芯片為核心的Abacus硬件并入到一個模塊當中，系統可擴展，具有強大的分析功能和全面的振動控制能力。SignalStar Vector圖形化的用戶界面使得初學者容易上手，提供先進的控制和分析功能以滿足大多數用戶嚴格的試驗要求。

4-32個輸入通道

24位AD和DA，120-150dB動態范圍

分布式32位浮點數高速數字信號處理器

可選ICP電源

完整的振動控制和分析軟件：正弦、隨機、經典沖擊、瞬態沖擊、沖擊響應譜控制、混合模式、時域模擬和動態信號分析。

直觀簡潔的用戶界面

高級振動控制盒分析特征

多正弦掃頻控制

System features (系統特性)

單振動臺控制(MISO)

可選16個振動臺同步控制(MIMO)

分布式32位高速浮點DSP，實時完成信號處理

內置數據存儲硬盤，高速數據存儲，不丟失信息

支持32個顯示窗口，每窗口可配置16條曲線

4至32個輸入通道（可選1024通道）

每通道107KHz采樣頻率

每通道4個24位AD轉換器，提供150dB動態范圍

支持單端或差分輸入，支持ICP直連，TEDS傳感器

支持多正弦掃描

隨機

譜線線6400

20kHz分析帶寬

隨機加正弦

隨機加隨機

隨機加隨機加正弦

正弦

掃描帶寬20kHz

高分辨率連續正弦頻率變化

高精度數字跟蹤濾波器

共振搜索及相位跟蹤駐留

經典沖擊

每幀65,536點

時域，頻域或混合控制策略

沖擊響應譜

每幀65,536點

RRS,時域，頻域或混合控制策略

瞬態沖擊

導入任意沖擊脈沖波形，支持65536點

時域，頻域或混合控制策略

時域再現

導入時間曲線,重采樣,濾波,編輯等

預試驗驅動

FFT分析

傳遞函數分析

自譜，互譜分析

Product Features (產品特點)

行業標準

SignalStar Vector是基于Abacus硬件,世界上**臺集中式DSP引擎的新型振動控制儀，Vector實現了所有振動模式的控制,如隨機、正弦、共振搜索和駐留、經典沖擊、沖擊響應譜、瞬態響應、隨機加正弦、隨機加隨機和頻譜分析功能。

強大的DSP中央處理架構

閉環控制需要大量的實時運算,SignalStar Vector振動控制儀分配這些任務到多個數字信號處理器。Vector可配置8-32個通道，任意通道都可通過平均或極值的方式合成一個控制反饋信號，其余輸入通道可用作限幅通道以保護試驗件。所有通道可設置為差分輸入以排除潛在的地回路問題，提高抗噪聲能力。所有通道均可給ICP供電。每個通道有一個24位模數轉換器，對于高“Q”值共振控制或深幅帶谷控制提供高精度的測量和信噪比。帶有重構濾波器的兩個級聯式數模轉換器為控制信號生成純凈的模擬信號。

SignalStar Vector振動控制儀可連接到任意PC機，可以是臺式機或筆記本電腦，均可通過高速以太網連接。

分布式數字信號處理架構

Vector源于DP公司超過30年專業開發經驗以及先進的閉環振動控制算法。Vector振動控制軟件涵蓋了振動控制領域的全部范圍。隨機振動控制可達20kHz帶寬，6400線分辨率。多個限幅譜通過實時限制驅動信號，以避免振動量級導致被測試件的損壞。正弦控制采用高質量的數字跟蹤濾波器精確測量連續掃頻信號的幅值。用于疲勞試驗的共振搜索與駐留選件可以自動鑒別共振點，并進行相位跟蹤駐留。

所有的輸入都可以用來分析試件的動態響應。強大的用戶接口使得在線分析成為可能，可以配置多達32幅窗口，每個窗口包含16條曲線。所有相關的信號都可以實時顯示，比如控制、響應、驅動、誤差、傳遞函數、參考和容差等。Vector具備隨機試驗過程中獨立的傳遞函數、自譜、互譜測量功能。這些測量功能可以獨立于測試流程，可以在隨機試驗的任何階段進行。測量的數據可以進行更進一步的分析，如工作變形分析和工作模態分析等。

數據記錄

在振動試驗過程中，硬盤記錄功能可以對所有通道按照高達107kHz的速率，把時域歷程數據連續無縫地同步記錄到Abacus硬件內置的高速硬盤中。保存的數據可以快速地通過SignalCalc分析儀或者SignalCalc DSA軟件進行分析。

多頻率正弦控制

疲勞試驗時，如汽車廠商的發動機部件試驗，多個頻率的正弦同步掃頻可以大大減少試驗時間。該方法目前正越來越廣泛地為其他諧波試驗所應用。

直到最近，多頻率正弦試驗正逐步取代傳統的正弦加隨機試驗方法，該方法會壓制隨機成分，這個方法最本質的缺陷是會造成無法預測的試驗停機，常常需要考慮多種折中方法來完成試驗。

DP的SignalStar振動控制器的多頻率正弦控制軟件確保沒有犧牲控制精度和效果的前提下，完成所有多頻率正弦試驗。比如，4個正弦分量的同時掃頻，以同樣的掃頻速率和掃頻范圍可以降低75%的掃頻時間而不影響產生的疲勞效果，原先使用84小時的振動試驗，現在僅僅只需要21小時即可。

多頻率正弦可以控制多達8個正弦分量。每個正弦分量通過模擬計算生成，具有極低的諧波失真度。通過使用連續正弦取代步進正弦，多頻率正弦確保所有諧振峰均可被激勵出來。生成的正弦分量通過疊加產生振動臺的驅動信號。與單個頻率掃頻一樣，所有正弦分量都以同樣的掃頻速率進行掃描。使用數字跟蹤濾波器測量每個正弦分量，數字跟蹤濾波器的中心頻率跟隨著每個頻率分量從而確保幅值的精確測量。跟蹤濾波器確保正弦分量不會影響其他的正弦。

Application (產品應用)

大型結構振動控制

多軸振動控制

備注:

1.美國DataPhysics(美國迪飛公司,簡稱美國DP),是美國NVT集團旗下品牌,NVT旗下知名品牌還有美國Team

2.美國菱(Ling Electronics),ACG dynamics,英國Gearing & Watson 均為行業早期振動臺知名品牌,2005年已被DP收購
